Termodinamički odvajači kondenzata

Termodinamički odvajači rade na principu razlike u pritisku pri strujanju pare i kondenzata preko površine pločice (zatvarača ventila). Ovi odvajači imaju kompaktnu konstrukciju i relativno jednostavan dizajn, sa samo jednim pokretnim elementom - pločicom zatvarača. Nisu pogodni za veće kapacitete tako da ih izrađujemo samo za manje nazivne otvore.

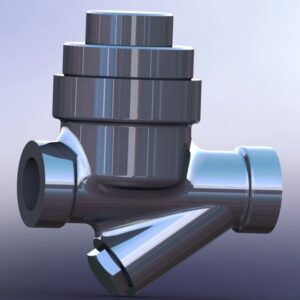

slika 3 TDK - ST 3-4``

Termodinamički odvajač tip TDK-L

Kućište odvajača je izrađeno od sivog liva, nodularnog liva ili livenog čelika. Odvajač ima i integrisani hvatač nečistoća. Termodinamička kapsula se nalazi termički izolovana od tela kućišta tako da je obezbeđen energetski efikasniji rad oddvajača kondenzata sa manjim uticajem okoline na frekfenciju otvaranja.

Nazivni otvor R1/2" do 1"

Nazivni pritisak PN6, PN16, PN25

  • Tehnička dokumentacija za odvajač tip TDK-L
TDK

Termodinamički odvajač tip TDK

 Kućište je izrađeno zavarivanjem od nerđajućeg čelika. Tako da su svi delovi i kućište ovoga odvajača od nerđajućeg čelika. Ima kompaktnu konstrukciju, dug vek rada i relativno nisku cenu. Unutar kućišta se nalazi hvatač nečistoća kako bi zaštito termodinamičku kapsulu od zaprljanja.

Nazivni otvor R1/2“, ¾“ i 1“

Nazivni pritisak PN16, PN25, PN40
